Схема для сборки педали Black Cat OD-1

Black Cat OD-1 (также известный как Freddie Fuzz) — это оригинальная разработка Фреда, созданная на основе уникальных свойств OP275, микросхемы сдвоенного операционного усилителя производства Analog Devices. OP275 — это высококачественный операционный усилитель, который дает характерную линейную форму выходного сигнала. Black Cat OD-1 может воспроизводить от чистого, слегка хрустящего, до полностью насыщенного искажения. Уникальность усилителя заключается в том, что он чрезвычайно чувствителен к гитаре; он реагирует на атаку медиатора игрока, и, как хороший Fuzz Face, хорошо очищает звук, когда вы уменьшаете громкость на гитаре. Black Cat OD-1 использовали Скотт Хендерсон, Стив Лукатер, Бек, Лайл Воркман, Кайл Кук (Matchbox Twenty) и многие другие.

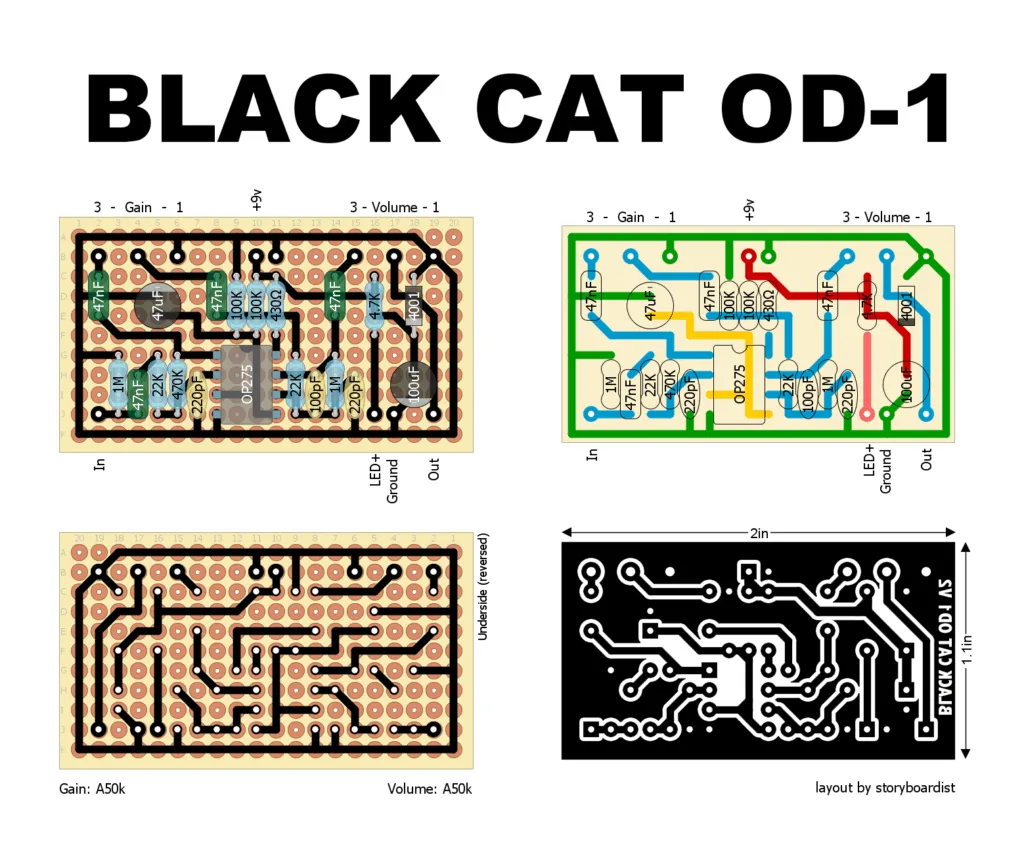

Схема платы Black Cat OD-1

Перечень компонентов для платы

Другие компоненты

• Переключатель 3PDT для true bypass
• Разъемы 6.3 мм jack для входа/выхода х2
• Разъем питания DC 9 В, центр отрицательный
• Корпус Типа Hammond 1590G
• Светодиод 9/12V
