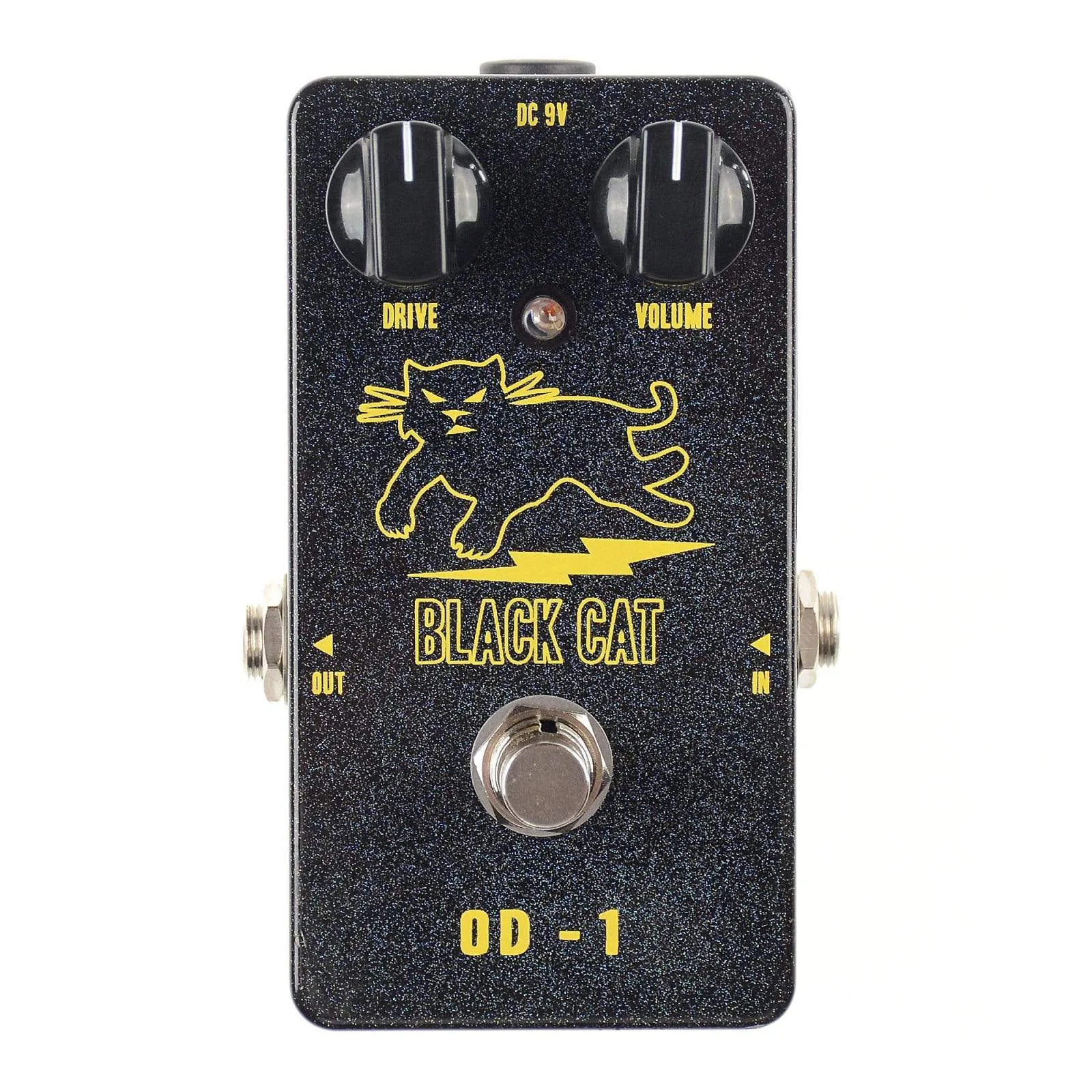

Black Cat OD-1 (також відомий як Freddie Fuzz) – це оригінальна розробка Фреда, створена на основі унікальних властивостей OP275, мікросхеми подвійного операційного підсилювача виробництва Analog Devices. OP275 – це високоякісний операційний підсилювач, який дає характерну лінійну форму вихідного сигналу. Black Cat OD-1 може відтворювати від чистого, злегка хрусткого, до повністю насиченого спотворення. Унікальність підсилювача полягає в тому, що він надзвичайно чутливий до гітари; він реагує на атаку медіатора гравця, і, як хороший Fuzz Face, добре очищає звук, коли ви зменшуєте гучність на гітарі. Black Cat OD-1 використовували Скотт Хендерсон, Стів Лукатер, Бек, Лайл Воркман, Кайл Кук (Matchbox Twenty) та багато інших.
Схема плати Black Cat OD-1
Перелік компонентів для плати
| Конденсатори | ||
| Номінал | Тип | Кількість |
| 47nF | Плівковий | 4 |
| 47uF | Електролітичний | 1 |
| 100uF | Електролітичний | 1 |
| 220pF | Керамічний | 2 |
| 100pF | Керамічний | 1 |
| Резистори | ||
| Номінал | Кількість | |
| 1M | 2 | |
| 22K | 2 | |
| 470K | 1 | |
| 100K | 2 | |
| 430R | 1 | |
| 4.7K | 1 | |
| Діоди | ||
| Тип | Кількість | |
| 4001 | 1 | |
| Операційні підсилювачі | ||
| Тип | Кількість | |
| OP275 | 1 | |
| Потенціометри | ||
| Тип | Кількість | |
| A50K | 2 | |
Інші компоненти
- Перемикач 3PDT для true bypass
- Роз’єми 6.3 мм jack для входу/виходу х2
- Роз’єм живлення DC 9 В, центр негативний
- Корпус Типу Hammond 1590G
- Світлодіод 9/12V
