Принципова схема гітарної педалі Distortus Maximus — першої педалі від Krank, справжнього “монстра” з високим рівнем підсилення. Багато гітаристів відзначають її не просто як звичайну педаль, а як пристрій із багатим гармонічним спектром.
Distortus Maximus оснащена трьохсмуговим еквалайзером, кнопкою перемикання байпасу та живиться від 9В адаптера постійного струму або батареї. Вона здатна як підсилювати чистий сигнал, так і створювати насичене звучання з потужним перегрузом.
Вартість цієї педалі знаходиться в межах 150-200 доларів. Якщо ж ваш бюджет обмежений, ви можете спробувати зібрати її власноруч.

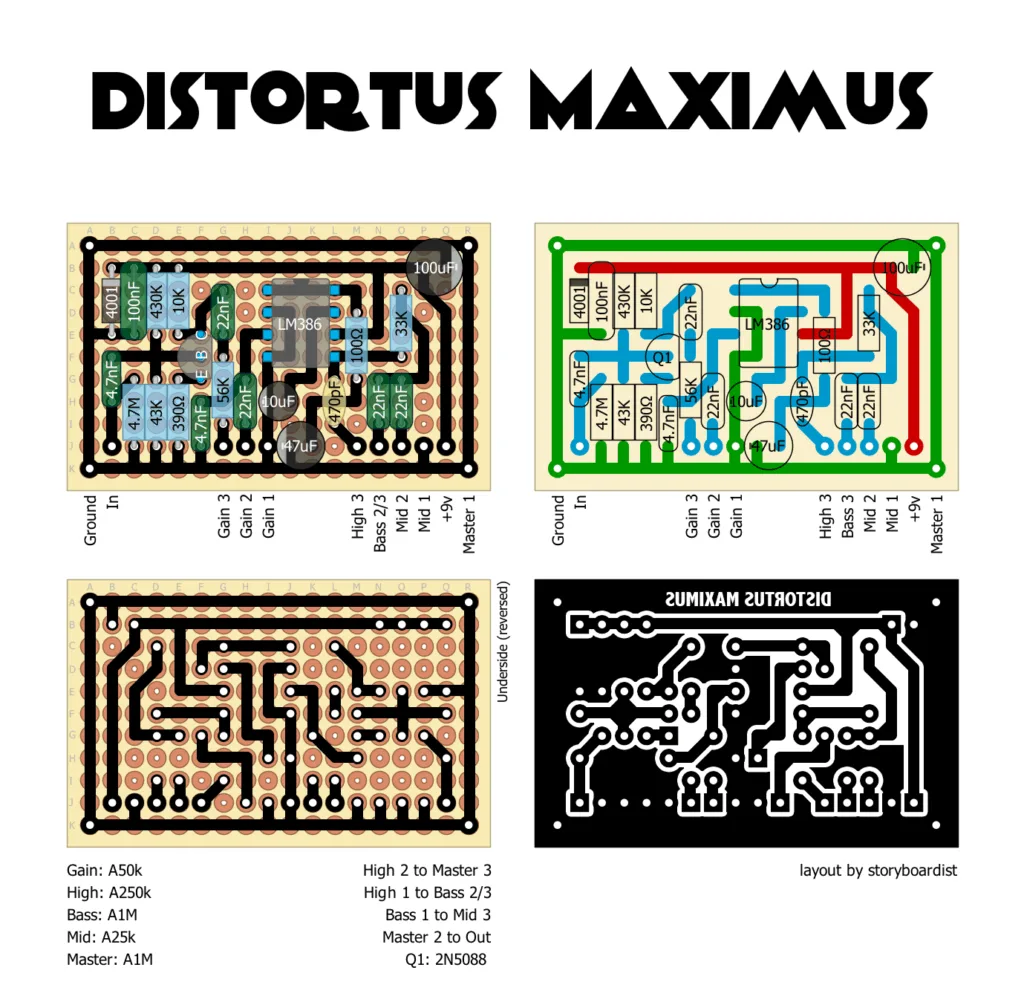

Схема плати Krank Distortus Maximus
Перелік компонентів для плати
| Конденсатори | ||
| Номінал | Тип | Кількість |
| 4.7 nF | Плівковий | 2 |
| 100 nF | Плівковий | 1 |
| 22 nF | Плівковий | 4 |
| 470 pF | Керамічний | 1 |
| 10 uF | Електролітичний | 1 |
| 47 uF | Електролітичний | 1 |
| 100 uF | Електролітичний | 1 |
| Резистори | ||
| Номінал | Кількість | |
 4,7 MOm | 1 | |
 43 KOm | 1 | |
 390 Om | 1 | |
 430 KOm | 1 | |
 10 KOm | 1 | |
 56 KOm | 1 | |
 100 Om | 1 | |
 33 KOm | 1 | |
| Діоди | ||
| Тип | Кількість | |
| 4001 | 1 | |
| Операційні підсилювачі | ||
| Тип | Кількість | |
| LM386 | 1 | |
| Транзистори | ||
| Тип | Кількість | |
| 2N5088 | 1 | |
| Потенціометри | ||
| Тип | Кількість | |
| A50K | 1 | |
| A250K | 1 | |
| A1M | 2 | |
| A25K | 1 | |
Інші компоненти
- Перемикач 3PDT для true bypass
- Роз’єми 6.3 мм jack для входу/виходу х2
- Роз’єм живлення DC 9 В, центр негативний
- Корпус Типу Hammond 1590B
- Світлодіод 9/12V
